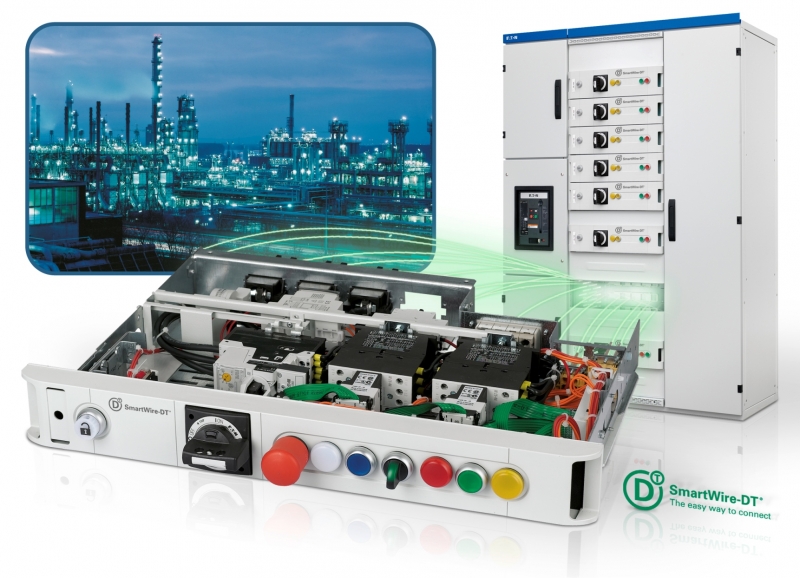

Eaton Elektrotechnika s.r.o. uvádí nové inteligentní motorové řídící centrum iMCC určené pro řadu rozvaděčů xEnergy. Řídící centrumdisponuje komunikačnímsystémem, jenž nahrazuje kabeláž uvnitř šuplíkových jednotek i kabeláž k řídicímu prvku vyšší úrovně (PLC), a snižuje tak náklady s ní spojené. Rozšíření diagnostických prvků umožňuje provozovatelům průmyslových závodů průběžně kontrolovat stav průmyslových zařízení, předem detekovat hrozící riziko a implementovat nezbytná ochranná opatření.

Komunikační systém Eaton SmartWire-DT

Pro komunikaci uvnitř rozvaděčového systému je použit komunikační a propojovací systém Eaton SmartWire-DT. Ten nahrazuje řídicí kabeláž uvnitř šuplíkové jednotky (k provozním prvkům, rozváděcí technice, jističům a dalším I/O modulům) a také v úseku kabelového připojení z šuplíkové jednotky k PLC. Přenos dat z rozvaděčové skříně do PLC vyšší úrovně zajišťují standardní systémy fieldbus, jako jsou Profibus-DP, CANopen, MODBUS-TCP nebo Ethernet/IP.

Větší množství provozních informací k detekci rizik

Inovativní rozvaděčová technika, jako motorové spouštěče PKE s elektronickou ochranou proti přetížení, poskytuje podrobné provozní i diagnostické informace, které nelze přenášet po tradiční řídicí kabeláži. Proto centrum iMCC využívá pro kontakt se spouštěčem PKE digitální komunikace, jež umožňuje jak přepínání a detekci pozice přepínače či detekci stavových informací, tak i kontrolu analogových hodnot, například tepelného zatížení motoru nebo aktuálních motorových proudů. Rozšíření těchto diagnostických prvků umožňuje provozovatelům závodů detekovat rizika selhání předem a provést opatření k bezproblémovému průběhu provozu s minimem odstávek.

Bezproblémová výměna šuplíkových jednotek iMCC

Pokud je zapotřebí vyměnit šuplíkovou jednotku iMCC, stačí jednoduše vytáhnout sekci MMC a nahradit ji jinou předem nakonfigurovanou jednotkou. Moduly speciálně vyvinuté pro tento účel v rozvaděčích xEnergy a v šuplíkových jednotkách zajišťují automatické obnovení přerušené komunikace vyměňované jednotky. Tři jednoznačné indikace pozice přepínače pro „provoz“, „test“ a „odpojený stav“ nabízejí zvýšenou bezpečnost během údržby.

Snadnější instalace a uvedení do provozu

Protože SmartWire-DT nahrazuje řídicí kabeláž uvnitř šuplíkové jednotky i v úseku kabelového připojení z šuplíkové jednotky k PLC, instalace a zprovoznění iMCC a rozvaděče xEnergy trvá mnohem méně času než dříve. Zároveň je optimalizováno využití prostoru v šuplíkové jednotce, a tím sníženy náklady na přebytečný materiál. Možná je i volba jiného uspořádání uvnitř šuplíkových jednotek. Sestavování a testování probíhá bezproblémově, protože všechna relevantní data jsou přenášena po rozhraní fieldbus. Software SWD-Assist pro plánování a zprovozňování umožňuje uživatelům plně testovat šuplíkové jednotky bez pomoci PLC.

Dvě verze jednotek iMCC

Šuplíkové jednotky iMCC jsou dostupné ve dvou verzích: základní model s termomagnetickým jističem PKZ indikujícím stav jističe a rozšířená verze s komunikujícím spouštěčem PKE s elektronickou ochranou proti přetížení. K dispozici jsou i prázdné šuplíkové jednotky pro zakázkové aplikace. Systém lze kdykoliv rozšířit doplněním nových šuplíkových jednotek bez jakýchkoli změn infrastruktury. Data z těchto šuplíkových jednotek jsou přenášena po instalovaném komunikačním systému SmartWire-DT. V současnosti jsou dostupné šuplíkové jednotky iMCC pro xEnergy: spouštěč DOL (0,06 – 160 kW), reverzační spouštěč (0,06 – 110 kW), reverzační spouštěč hvězda – trojúhelník (5,5 – 75 kW) a výkonový vývod 3/4p (16/20 – 400 A).

O společnosti Eaton Elektrotechnika

Eaton Elektrotechnika s.r.o., výrobce přístrojů pro domovní a průmyslové elektroinstalace, přístrojů pro distribuci elektrické energie a záložních zdrojů patří od dubna roku 2008 do skupiny Eaton Corporation. Společnost vstoupila na český trh v roce 1993. V září 2009 změnila společnost v souvislosti s integrací do skupiny Eaton název z Moeller na Eaton Elektrotechnika s.r.o. Významnou součástí společnosti Eaton Elektrotechnika je výrobní závod v Suchdole nad Lužnicí, kde se vyrábějí proudové chrániče a jističe a rozváděčové skříně.

Se svými zhruba tisíci pracovníky se společnost řadí mezi nejvýznamnější zaměstnavatele v Jihočeském kraji. Důležitou roli v rámci koncernu plní také distribuční a skladové centrum BDC v Pohořelicích u Brna, které zajišťuje dodávky celého sortimentu produktů Eaton a Moeller zákazníkům v České republice a zemích střední a východní Evropy.

V žebříčku Czech TOP 100 nejvýznamnějších firem České republiky se v roce 2011 společnost Eaton Elektrotechnika umístila na 90. místě, čímž se posunula o čtyři příčky výše oproti roku 2010. Dále obhájila 6. příčku v žebříčku TOP100 ICT.

Začátkem roku 2012 otevřela skupina Eaton vlastní inovační centrum ve Vědeckotechnickém parku v Roztokách u Prahy, své první v Evropě a páté na světě.

Více informací získáte na webových stránkách http://www.EatonElektrotechnika.cz nebo http://www.Eaton.cz.

O skupině Eaton Corporation

Elektrotechnický sektor společnosti Eaton je globálním lídrem v distribuci energie a ochranně elektrických obvodů; ochranně pomocných záložních zdrojů; v řízení a automatizaci; osvětlení
a bezpečnosti; strukturálních řešeních a zařízeních pro elektrické sítě; řešeních pro drsná či nebezpečná prostředí a v inženýrských službách. Díky své sadě globálních řešení je společnost Eaton připravena přijmout i ty nejdůležitější výzvy v oblasti řízení elektrické energie.

Eaton je společností zabývající se řízením diverzifikované energie, která svým zákazníkům poskytuje úsporná řešení pomáhající efektivně řídit elektrickou, hydraulickou a mechanickou energii. V roce 2012 provedl Eaton, globální lídr v technologiích, akvizici společnosti Cooper Industries. Obrat nyní sjednocených společností dosáhl v roce 2012 hodnoty 21,8 miliardy USD na proforma bázi. Má přibližně 102 000 zaměstnanců a prodává své výrobky zákazníkům ve více než 175 zemích. Více informací naleznete na stránkách http://www.Eaton.eu.
